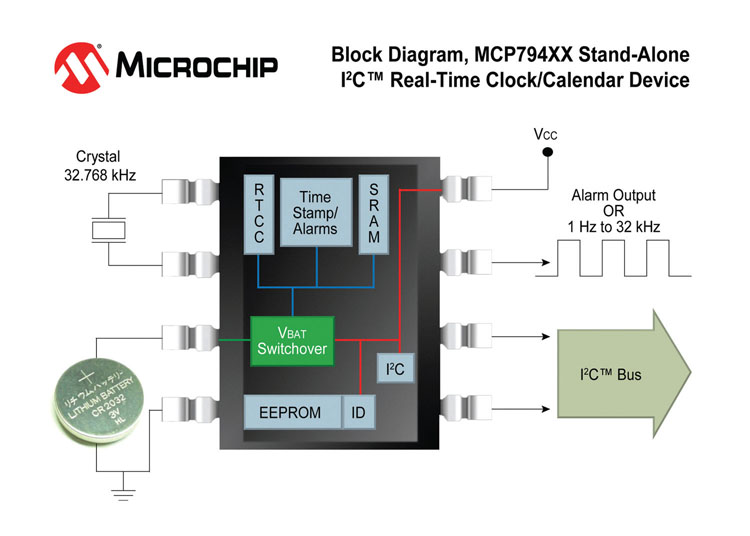

Microchip je predstavil prvo samostojno družino I2C™ RTCC (Real-Time Clock/Calendar) integriranih vezij. Vseh šest članov družine MCP794XX so cenovno ugodni IC-ji, ki vsebujejo EEPROM in SRAM, pa tudi uporabniško določen prostor EEPROM-a za 64-bitno reprogramabilno ID številko, ki je lahko tovarniško sprogramirana z MAC naslovom.
Ključna dejstva:
- cenovno ugoden generator realnega časa in koledar vsebuje EEPROM in SRAM,
- reprogramabilna unikatna ID številka je lahko tovarniško sprogramirana,
- digitalna nastavitev kalibracije za čas v dnevu,
- vgrajeno stikalo za baterijo,
- časovni žig ob izpadu napetosti.
Vezje vsebuje digitalno nastavitev kalibracije za čas v dnevu, vgrajeno stikalo za baterijo in časovni žig ob izpadu napetosti, ki podpira pomožno baterijo z nizko napetostjo in nizko porabo toka. Z integracijo vseh teh lastnosti v eno integrirano vezje MCP794XX družina zmanjšuje število komponent in zmanjšuje ceno celotnega vezja.
Področja uporabe MCP794XX vključuje pametne energetske termostate, merilnike porabe in komercialne hladilne enote; aparate bele tehnike, kuhalne plošče, pomivalne stroje in avtomobilske radije. Prav tako ga lahko uporabite v pisarniški opremi, namakalnih napravah, video sistemih in drugih široko potrošnih napravah.
Veliko področij uporabe, kot so kamere in prenosni računalniki zahtevajo RTC skupaj z rezervno baterijo, ki ohrani čas in razne alarmne nastavitve, ko se napajalna napetost izklopi. Druge možnosti uporabe najdemo v komercialnih hladilnih napravah, POS napravah in varnostnih sistemih, ki potrebujejo RTC s časovnim žigom izpada napajanja. Z vgrajenim stikalom za preklop baterije in časovnim žigom družina MCP794XX RTCC pomaga pri zdravju sistema, varnosti in varovanja v primerih shranjevanja pokvarljivega blaga ali pri spremljanju dostopa v varne sobe. Integrirana vezja lahko naročite s predprogramiranim MAC naslovom, ki skrajšuje časovno potraten korak v proizvodnji. Digitalna nastavitev lahko podpira programsko nastavljivo temperaturno kompenzacijo, ki zmanjšuje stroške v primerjavi z vezji, kjer je temperaturno kompenzacijo potrebno narediti diskretno.
Z uvedbo njihovega prvega RTCC integriranega vezja in dodatno z mikrokontrolerji z že vgrajenim RTCC, je Microchip omogočil svojim strankam poceni opcijo RTCC z nizkim številom pinov, s čemer omogočajo kupcem dodatno RTCC funkcionalnost v njihovih napravah brez velikega povečanja števila komponent.

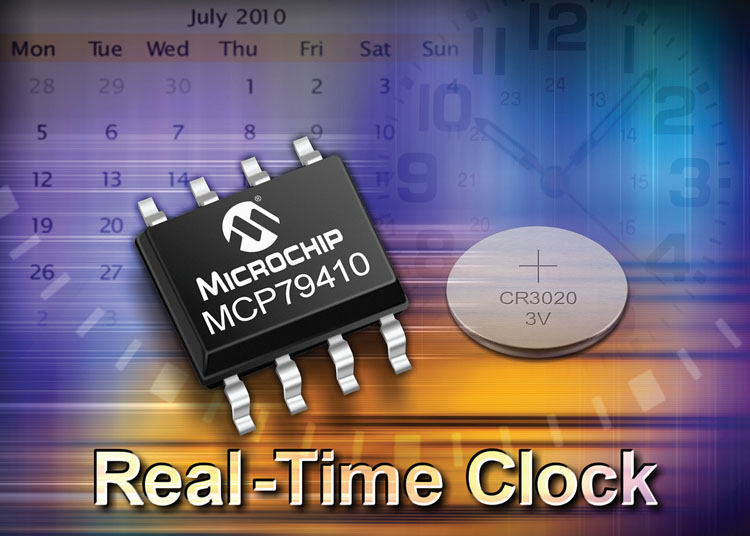

Microchipov MCP79410 RTCC PICtail™ in Daughter Board (oznaka # AC164140 po ceni 45 USD) bosta predvidoma na voljo v Februarju 2011. Vseh šest integriranih vezij je na voljo v 8-pin ohišjih MSOP, SOIC, TSSOP in TDFN. Za več informacij obiščite spletno stran podjetja Microchip.
