Avtor: Daniele Carnevale, vodja prodaje tuljav pri podjetju Rutronik
Številne izzive v proizvodnji elektronike in aplikacijah je mogoče rešiti z obsežno družino izdelkov Flex Suppressor: Z njo je mogoče enostavno izboljšati integriteto signala, zmanjšati presluhe in povečati zanesljivost elektronskih naprav.
Praktično orodje je na voljo v različnih oblikah
Vsak razvijalec elektronike pozna problematiko motenj zaradi frekvenc na kablih ali ploščah tiskanih vezij. Na srečo je zdaj na voljo prilagodljiva in enostavna rešitev za to težavo: serija Flex Suppressor. Ne glede na to, ali gre za uspešno opravljene EMC teste ali za izboljšanje splošne zmogljivosti aplikacije z zaščiteno celovitostjo signala ali izboljšanim komunikacijskim dosegom. Flex Suppressor je na voljo v različnih oblikah in različicah, npr. v različnih velikostih listov ter v metrskih zvitkih in trakovih. V nadaljevanju je uporaba predstavljena na podlagi treh področij uporabe.
Zmanjšanje elektromagnetnih motenj
Eden največjih izzivov v elektroniki so elektromagnetne motnje (EMI). Ta vrsta motenj lahko bistveno vpliva na delovanje elektronskih naprav in povzroči okvare.
Kadar na aplikacijo vplivajo elektromagnetne motnje, lahko z namestitvijo Flex Suppressorja na vir ali pot motenj nemudoma in učinkovito odpravite težavo. Zaradi posebne strukture in sestave materiala Flex Suppressor absorbira neželeno sevanje v območju od 30 MHz do 1 GHz. To omogoča stabilnejše in zanesljivejše delovanje, zlasti v aplikacijah, ki so izpostavljene visokim elektromagnetnim obremenitvam.
Najpomembnejša dejavnika, ki ju je treba upoštevati pri tej uporabi, sta frekvenčno območje in prostor, ki je na voljo za debelino Flex Suppressorja. Debelejši kos Flex Suppressorja je učinkovitejši, vendar tudi dražji. Da bi našli optimalno razmerje med stroški in učinkovitostjo, je treba debelino primerjati z dušenjem v želenem frekvenčnem območju (slika 1). Scenarij uporabe je prikazan na sliki 2. V tem primeru je vir šuma integrirano vezje (IC). Zaradi odbojev od kovinskegaohišja emisija EMI v pasu FM presega predpise o EMI. Učinkovit protiukrep je, da neposredno nad vir motenj pritrdite kos prožnega dušilnika (npr. EFF4(039)).
Izboljšan prenos signala
Zaradi vse večjega povpraševanja po boljši občutljivosti sprejema v zmogljivih in hitrih mobilnih napravah postajajo ukrepi za odpravljanje šumov v visokofrekvenčnih pasovih vse bolj pomembni.
Flex Suppressor:
ščiti pred učinki sevalnega hrupa na viru ali na prenosnem vodu,
je učinkovit proti visokofrekvenčnim motnjam, ki jih povzročajo elektronske naprave, in
zmanjšuje presluhe.
To izboljša čistost signala in poveča zanesljivost prenosa podatkov. To je ključnega pomena za aplikacije v visokofrekvenčni tehnologiji, telekomunikacijah in na drugih področjih, kjer je nujen natančen prenos signala. Možnosti uporabe so skoraj neomejene. Tanek, prožen material je mogoče razrezati v poljubno obliko in je idealen za uporabo v prenosnih napravah ali na območjih z omejenim prostorom. Poleg tega se lahko Flex Suppressor uporablja v širokem frekvenčnem območju od MHz do GHz.
Slika 3 prikazuje učinek Flex Suppressorja na RFID anteno mobilnega telefona. Pri tem preskusu je mobilni telefon uporabljen kot oddajnik, antena (bralno-pisalna naprava) pa kot sprejemnik. Dejanski domet komunikacije lahko določimo tako, da mobilni telefon približamo anteni. Flex Suppressor pomaga potrojiti domet komunikacije. S tem lahko ugotovimo, ali je za NFC ali RFID še vedno potreben neposreden stik ali pa je mogoče interakcije, ki temeljijo na gestah, izvajati na daljavo.
Dušenje motenj iz kablov

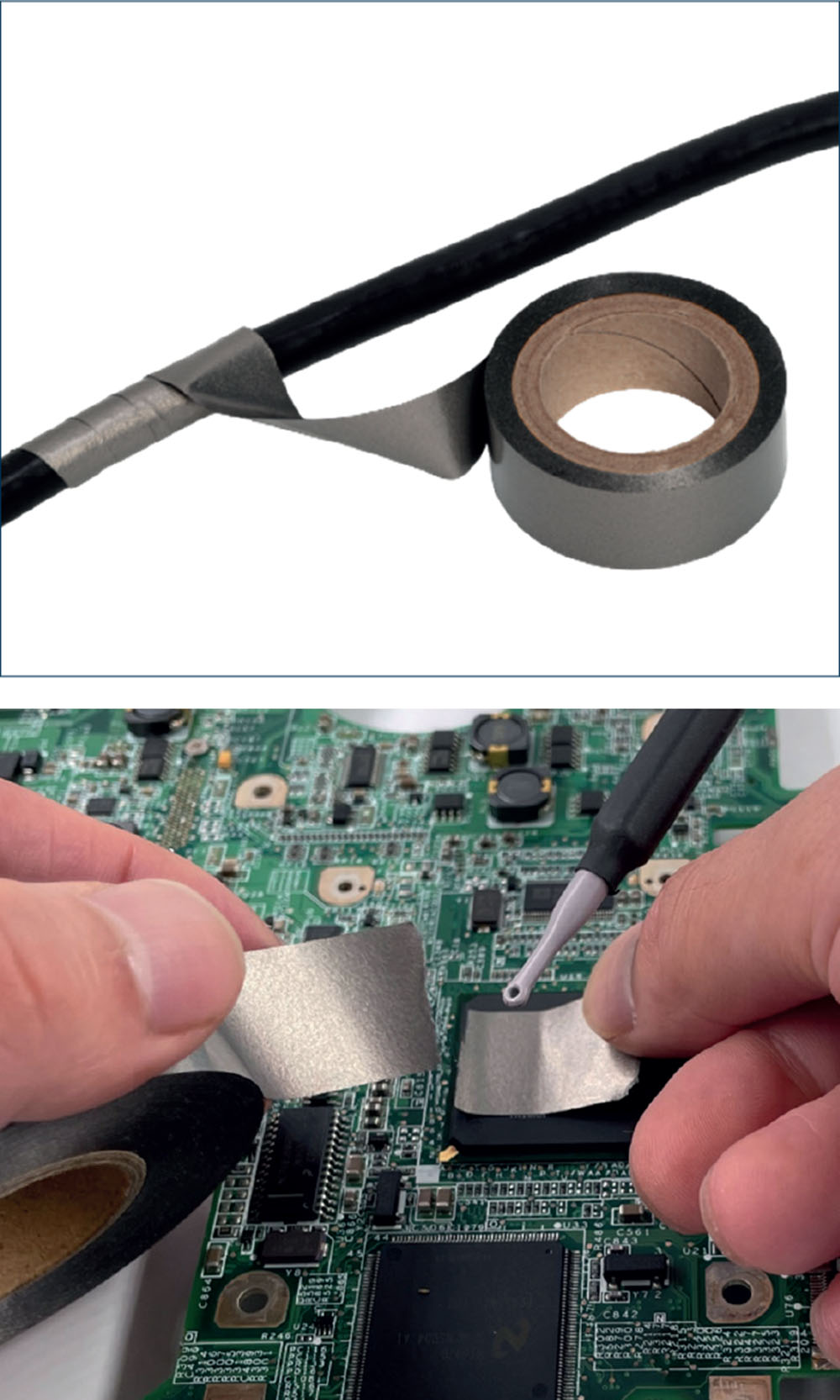

Na elektronske naprave in sisteme pogosto vplivajo motnje zaradi neoklopljenih kablov. Te motnje lahko povzročajo elektromagnetna polja, ki jih oddajajo sosednji kabli ali zunanji viri. Novost v družini Flex Suppressor je prilagodljiv trak za dušenje EST. Glavna prednost je njegova enostavna uporaba: Trak EST se preprosto ovije okoli zunanje površine kabla in ga je mogoče skrajšati na zahtevano dolžino, ne da bi za to potrebovali rezalno orodje. Zato je idealen za hitro in enostavno preverjanje virov šumov EMI ter za odpravljanje težav z EMI, zlasti v fazi testiranja. Razvijalci ga lahko uporabijo za izvedbo začetnih preskusov, da ugotovijo, koliko zaščite je potrebne za posamezno aplikacijo.
Če povzamemo, uporaba izdelkov Flex Suppressor pomaga upravljati in optimizirati elektromagnetno okolje elektronskih sistemov ter zagotavlja zanesljivo in nemoteno delovanje.
