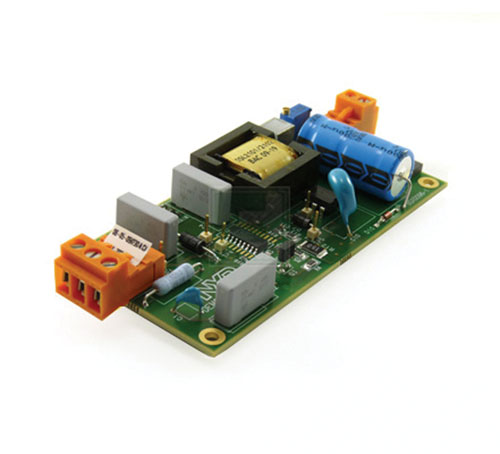

SSL2101 je izredno zanimivo integrirano vezje, saj omogoča zatemnjevanje LED osvetlitev, napaja pa se neposredno iz omrežne napetosti.
SSL2101 je integrirano vezje – LED gonilnik, ki deluje v stikalnem načinu. S tehniko rezanja faze direktno z usmerjenim napajanjem iz omrežja hkrati deluje kot regulator osvetlitve. Namenjen je krmiljenju LED razsvetljave. Vezje vsebuje visokonapetostno močnostno stikalo in vezje, ki omogoča pogon neposredno iz usmerjene omrežne napetosti. Poleg tega vezje vsebuje še visokonapetostno vezje s funkcijo regulacije moči osvetlitve z rezanjem faze. V ta namen ima vgrajeno še dodatno vezje za optimizacijo zatemnilne krivulje.
Značilnosti
- enostaven prehod na obstoječo infrastrukturo za nadzor osvetlitve s triaki,
- podpira večino znanih rešitev regulacije osvetlitve,
- učinkovitost je optimizirana z vgrajenim namenskim vezjem,
- vgrajeno odkrivanje demagnetizacije,
- integrirano vezje ima vgrajeno temperaturno zaščito,
- vgrajena je pretokovna zaščita in zaščita pred kratkim stikom,
- IC ima notranje generiranje lastne napajalne napetosti, ki mu omogoča zagon iz usmerjene omrežne napetosti,
- naravna oblika zatemnilne krivulje z logaritemskim popravkom.
Možnosti uporabe
- SSL2101 je primeren za različne zahteve glede izhodne moči:
- SSL nadomestne sijalke, na primer GU10, do največ 10 W,
- LED moduli z ločenim napajanjem, na primer LED reflektorji, zasilna razsvetljava, do največ
15 W, - LED verige, na primer v izložbah, do največ 15 W.
