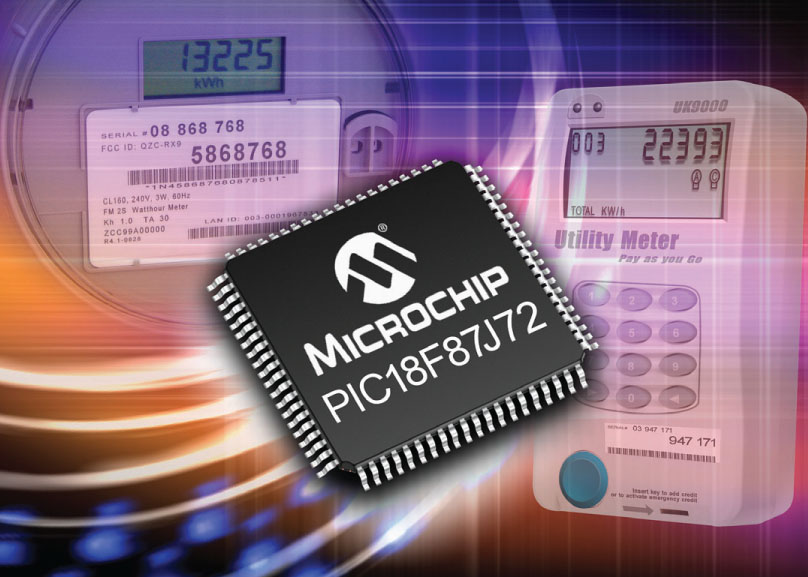

Microchip napoveduje 8-bitno družino mikrokontrolerjev PIC18F87J72 (MCU), ki je optimizirana za uporabo v aplikacijah enofaznih več-funkcijskih pametnih merilnikih porabe in nadzora energije.
S tem, ko nov mikrokontroler ponuja dvo-kanalni, visoko zmogljiv 16 ali 24-bitni vhodni analogno-digitalni pretvornik (Analogue Front End, AFE), zagotavlja natančno, zanesljivo in stroškovno učinkovito rešitev za razvoj merilnikov porabe, ki je poleg tega še enostavna za uporabo in presega razred natančnosti 0,5 Mednarodne komisije za elektrotehniko (IEC).
Mikrokontrolerji imajo vgrajenega 64 ali 128 KB Flash pomnilnika in 4 KB RAM programskega spomina, ki omogoča časovno rabo in več tarifne funkcije, prav tako pa ima tudi visoko stopnjo integracije perifernih naprav, vključno s krmilnikom za LCD, vgrajeno uro realnega časa in koledar (RTCC) in enoto za merjenje časa polnjenja (CTMU), za izvedbo uporabniškega vmesnika s kapacitivnim zaznavanjem dotika. Na razpolago je programska oprema za izračun porabljene energije, razvojni sistem in primer aplikacije, ki zagotavljajo popolno rešitev, ki znižuje stroške in skrajša čas razvoja od ideje do končnega izdelka za različne aplikacije s pametnimi merilniki porabljene energije in njen nadzor.
Ključna dejstva:
- PIC18F87J72 ima vgrajen 2-kanalni visoko zmogljiv 16-/24-bitni vhodni analogno-digitalni pretvornik,
- ponuja do 64 do 128 KB Flash programskega pomnilnika,
- omogoča meritve z razredom natančnosti 0,5 po IEC,
- ponuja večjo prožnost ob uporabi mikrokontrolerja v aplikacijah z omejenim prostorom.
Kot dodatek k obstoječi paleti Microchip izdelkov za merjenje in nadzor porabljene energije se nova družina PIC18F87J72 MCU prilagaja tržnim zahtevam za integrirano pametno merjenje in spremljanje porabe energije. Ta družina sedaj uporabnikom nudi prožnost ob uporabi mikrokontrolerjev PIC18F87J72 z vgrajenim AFE v takšnih aplikacijah, kjer so omejeni s prostorom in uporaba namenskega AFE čipa skupaj s standardnim PIC ® mikrokontrolerjem zaradi prostorske stiske ni mogoča.
Vzorčni primer aplikacije enofaznega merilnika porabljene energije (koda za naročanje: # ARD00280) že lahko kupite na predstavništvih Microchip. Temelji na enofaznem števcu porabljene električne energije z odčitavanjem na souporu z Microchip primerom programa za vse izračune vključno z grafično podprto kalibracijo programske opreme. Zasnova vzorčnega primera omogoča izračun delovne / jalova energije, sprejete / oddane energije, delovne / jalove / navidezne moči in izračun efektivnega toka / napetosti. Da bi še bolj skrajšati čas razvoja do končnega izdelka in omogočili razlikovanje izdelkov, lahko uporabniki uporabijo ali prilagodijo priložene programe (firmware) v svojih aplikacijah. Brezplačni programi za nove mikrokontrolerje, programsko opremo za PC in Gerber datoteke so že na voljo za prenos.
Pričakujemo, da bo ta vzorčni primer aplikacije na voljo za nakup na microchipDIRECT (http://www.microchipdirect.com) v decembru 2010.
PIC18F86J72 mikrokontroler s 64 KB Flash programskega pomnilnika in mikrokontroler PIC18F87J72, ki ima 128 KB Flash programskega pomnilnika program so na voljo v TQFP ohišju s 80-timi priključki, dimenzij 12 mm x 12 mm x 1 mm.
Večfunkcijskimi pametnimi merilnik in energetski nadzor
