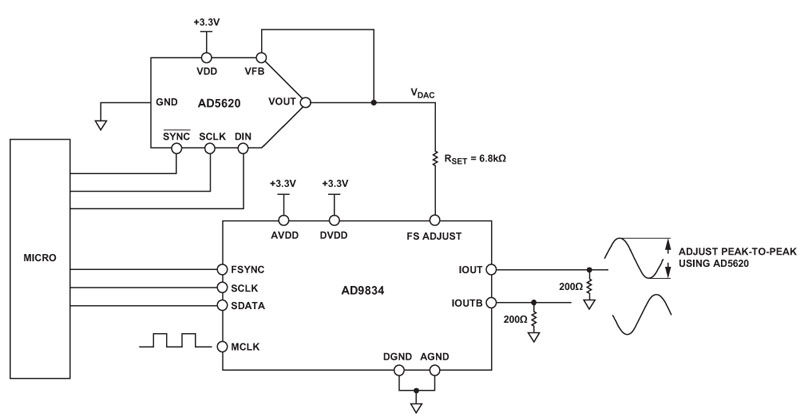

Vezje na sliki 1 prikazuje enostavno rešitev nadzora amplitude vala na izhodu iz AD9834, 75 MHz valovnega generatorja (DDS) nizke moči (20 mW). DDS (direct digital synthesis, neposredna digitalna sinteza) vezja lahko proizvajajo signale sinusne, kvadratne in trikotne oblike, zato jih lahko uporabimo kot generatorje signalov.
Delovanje vezja in prednosti
Za fazno in frekvenčno modulacijo je poskrbljeno interno v samem AD9834. Za modulacijo izhodnega signala pa je vendarle potrebno uporabiti DAC z majhno izhodno močjo ali digitalni potenciometer, da dosežemo nastavitev toka v polnem obsegu. Napetostni izhod DAC se lahko uporabi za krmiljenje FS ADJUST pina AD9834 prek serijskega upora. Ta obenem določa polni tokovni obseg DAC.
DAC, ki ga uporabljamo v našem primeru je AD5620, 12-bitni član družine nanoDAC. AD5620 ima vgrajeno napetostno referenco s točnostjo 5 ppm / °C, vmesnik SPI in je na voljo v SOT-23 ali MSOP ohišju z osmimi priključki. Zaradi majhnih dimenzij (SOT-23) in nizke porabe (2,2 mW@3.3 V) ponuja AD5620 privlačno rešitev za amplitudno modulacijo izhodnega signala AD9834.
Opis vezja

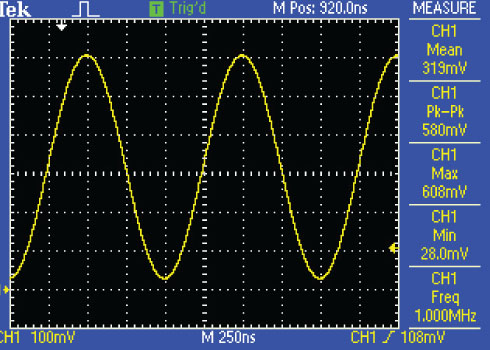

Vezje deluje pri napajalni napetosti od 3 V do 5 V. Tako DAC kot DDS delujeta prek vmesnika SPI. Vgrajen DAC pri številnih DDS vezjih omogoča tudi komplementarne tokovne izhode, pri DDS AD9834 sta to IOUT in IOUTB. Referenčni tok DAC je funkcija notranje napetosti reference Vref in zunanjega upora, RSET, ki se običajno povezuje iz DAC FS ADJUST pina proti masi. Nazivni tok je enak Vref / RSET , kjer je Vref, kjer je notranja referenčna napetost AD9834, njena tipična vrednost pa je 1,20 V. Tipična vrednost upora RSET je 6,8 k. Največji tok iz DAC je večkratnik referenčnega toka. Če vzamemo na primer AD9834, bo največji tok…
Vezje za nastavitev amplitude generatorja signala AD9834 (DDS)
