Elektrostatično občutljive elektronske komponente (3)

EPA prostor je področje, kjer naj bi se relativno varno rokovalo z elektrostatično občutljivimi elektronskimi komponentami, da so čim manjše možnosti poškodb elektronskih komponent zaradi elektrostatičnih pojavov.

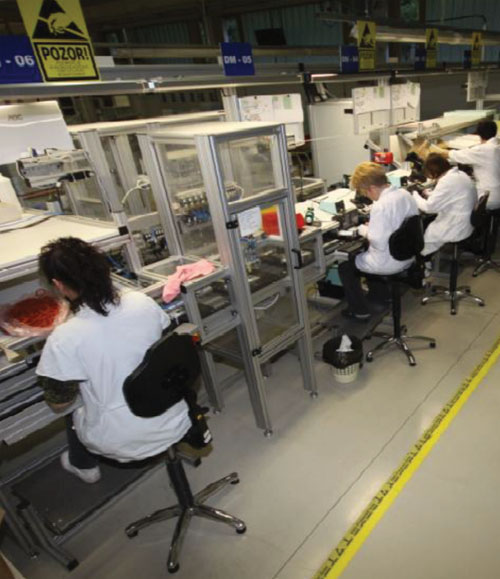

EPA prostor

EPA prostor je področje, kjer naj bi se relativno varno rokovalo z elektrostatično občutljivimi elektronskimi komponentami, da so čim manjše možnosti poškodb elektronskih komponent zaradi elektrostatičnih pojavov. (EPA /ang. Electrostatic Protected Area = elektrostatično urejeno področje)

Relativno varno urejeno EPA področje je napisano namenoma. Opravičljiva vlaganja v ureditev EPA področja naj gredo do meje, da bo dosežen optimalni »izplen« proizvodnje glede na finančni vložek v EPA, da se doseže ciljna kvaliteta in zanesljivost narejenih izdelkov. V dokončni ureditvi EPA je torej smiselno upoštevati kompromise!

Splošne zahteve v EPA

Pred odločitvijo za postavitev EPA prostora je treba upoštevati naslednje osnovne zahteve, da bodo v tem področju izpolnjeni varni pogoji za rokovanje z elektrostatično občutljivimi elektronskimi komponentami:

• elektronske komponente morajo biti zaščitene pred elektrostatičnimi polji,
• elektronske komponente morajo biti zaščitene pred elektrostatičnimi razelektrevanji,
• EPA prostor se naj predvidi tako, da v njemu ne bodo nekontrolirani električni izolatorji: plastične škatle, vrečke, stiropori, folije, selotejpi, osebne stvari…,
• določiti je treba režim vnašanja, postavitev, premikanja »kontroliranih« izolatorjev v EPA: to so lahko plastična ohišja, ki so sestavni del proizvodov, in npr. instrumenti (standardni aparati, ki imajo plastična ohišja in niso v ESD izvedbi), monitorji in tipkovnice, koši za smeti ipd.,
• v EPA je treba izbrati vrsto ozemljitve osebja,
• planirati ozemljitev ESD opreme v EPA,
• dobro elektrostatično prevodni deli, oprema, materiali, elementi morajo biti ozemljeni (v elektrostatiki velja za dobro prevodnost tudi upornosti nekaj MΩ). Če je potrebno, predvideti tudi »mehko« ozemljevanje z zaporednim uporom velikosti nekaj MΩ,
• v EPA prostoru in njeni okolici določiti primerne ESD embalaže skupaj s skladiščenjem in logistiko.

Zahteve za ozemljitev osebja v EPA

Standard IEC 61340-5-1 Izdaja 1.0 (2007-08) določa, da naj bo ozemljitvena upornost osebe (Rgsistem) v EPA vedno:

• manj kot 35 MΩ, ko je oseba na delovnem mestu v EPA ozemljena z zapestnico,
• manj kot 35 MΩ, ko ima oseba obuta ESD obuvala in je v EPA ustrezna ESD talna površina,
• manj kot 1 GΩ, ko nosi oseba ESD obuvala in je v EPA prostoru ESD talna površina na kateri je naelektritev osebe (UHBM) med hojo manj kot 100 V.
• Standard IEC 61340-5-1 Izdaja 1.0 (2007-08) določa, s kakšno opremo mora biti ozemljeno osebje pri stoječih in sedečih delovnih operacijah:
• kadar oseba med delom stoji, lahko uporablja za ozemljitev zapestnico,
• kadar oseba med delom stoji na ustrezni ESD talni površini je lahko ozemljena z ESD obuvali,
• če oseba na delovnem mestu sedi, je lahko ozemljena z zapestnico,
• če oseba na delovnem mestu sedi, mora biti ozemljena z zapestnico, čeprav ima obuta primerna ESD obuvala in je tudi tam ESD talna površina.
