Pomen ESD embalaže za shranjevanje ali transport elektrostatično občutljive elektronike je velikokrat spregledana. V projektu strošek embalaže velikokrat ni vštet k vrednosti elektronike. Strošek ESD embalaže ni zanemarljiv. Zato se velikokrat uporabljajo embalaže s prenizko, neprimerno stopnjo ESD zaščite, ali pa je embalaža kar navadna tako, da sploh nima ESD zaščite.
Obvladovanje elektrostatike
ESD embalaže
Izbira ESD embalaž je zelo velika. Nekatere ESD embalaže so lahko kombinirane, kar pomeni, da so sestavljene iz različnih vrst ESD embalaž. K sistemu ESD pakiranj spadajo še različni ESD lepilni trakovi z ESD oznakami.

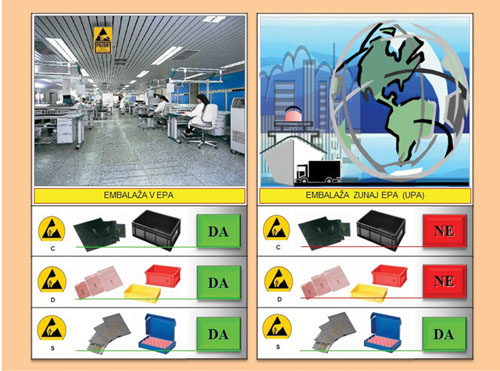

Zaradi nepoznavanja lastnosti ESD embalaž in problemov po obvladovanju elektrostatike, so odločitve o ESD embalaži slabe. Še posebej to velja zunaj elektrostatično urejenega prostora (UPA), kjer so naelektritve zelo velike in nepredvidljive. Osnovna, karakteristična lastnost, ki določa vrsto ESD embalaže je njena površinska upornost (Rp).
Po tem kriteriju (IEC 61340-5-3 Izdaja 1.0) so tako ESD embalaže razporejene v 4 skupine:
- elektrostatično prevodne embalaže (Rp < 10 kΩ),
- elektrostatično oplaščene embalaže (10kΩ < Rp <100 GΩ),
- elektrostatično oplaščene embalaže imajo sicer površinsko upornost (10kΩ < Rp <100 GΩ), vendar je njena notranjost dobro prevodna (Rp < 1 kΩ), izpolnjevati mora zahtevo energijskega testa E < 50 nJ,
- elektrostatične embalaže z zaščito pred elektromagnetnimi polji, embalaža je podobna elektrostatično oplaščeni embalaži, izpolnjevati mora zahtevo energijskega testa in zahtevo EMI zaščite: E < 10 nJ / EMI > 40 dB.
Materiali, katerih površinska upornost je večja ali enaka 100 GΩ, se ne uporabljajo za ESD embalaže, ker so elektrostatični izolatorji. Med neustrezno embalažo v pogojih nizke relativne zračne vlage z lastnostmi izolatorja sodijo kartonske embalaže. Razvoj ESD embalaže zahteva potrditev njenih ESD latnosti, kot jo zahtevajo standardi za različne ESD embalaže. Pred potrjevanjem nove embalaže mora embalaža biti več kot 48 ur v klimatizirani komori, kjer je temperatura zraka 23 0C in relativna vlaga zraka 12 %.

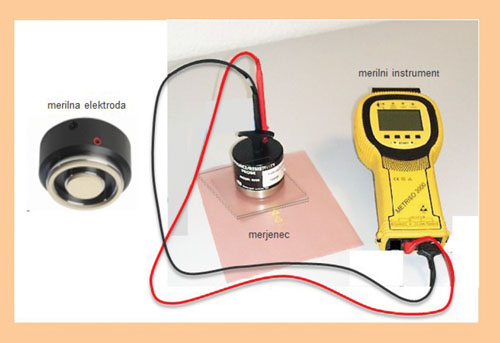

Poleg potrjevanja površinskih upornosti (Rp), se lahko, odvisno od vrste embalaže, merijo še volumenske upornosti (Rv), upornosti točka-točka (Rpp), homogenost razporeditve upornosti, ozemljitvena upornost embalaže (Rgp), merjenje časa razelektrevanja in energijski test. Površinske upornosti materialov za embalažo se merijo s standardiziranimi postopki. Uporablja se posebna merilna elektroda in merilni instrument. Predpisana je napetost merjenja, ki znaša 100 V ali 10 V.
Naprava za potrjevanje elektrostatične oplaščenosti embalaže z energijskim testom je specialna, kalibrirana naprava za izvedbo energijskih testov.
