MegaPin razvojna plošča nove generacije za AVR mikrokontrolerje. MegaPin je sodobno razvojno orodje, ki je nastalo iz večletnih izkušenj pri programiranju AVR mikrokontrolerjev. MegaPin je rezultat številnih strokovnjakov, ki so s svojimi izkušnjami pripomogli, da bo MegaPin našel svoj dom tudi na vaši mizi!
MegaPin razvojna plošča za AVR mikrokontrolerje podpira vse 8-pin, 20-pin, 28-pin in 40-pin DIL AVR-je vključno z AT90USB1287 USB AVR-jem. Na MegaPin razvojni plošči so vgrajeni kratkostičniki, s katerimi izberemo priklop na USB: bodisi z vgrajenim FT232RL ali neposredno na AT90USB1287, ki ne potrebuje dodatnega USB integriranega vezja. MegaPin je zelo odprt sistem, ki omogoča fleksibilnost pri programiranju. Zato tipke (8 tipk), SD kartica in 1Wire (6x priklop za 1Wire senzorje) na mikrokontroler priklapljamo preko razširitvenega kabla na katera koli V/I vrata. Ker smo želeli, da je MegaPin res mega, smo ji dodali tudi neka »bonbončkov«, kot npr. kvarčni oscilator, nastavljivo referenčno napetost in podnožje za 32.768 kHz kvarčni kristal, ki ga lahko uporabimo za RTC.
S pomočjo Bascom USB Add-on knjižnice boste lahko delali svoje USB mikrokontrolerje. V primeru, da boste potrebovali svoj VID in PID, ga lahko naročite v podjetju MCS ali v našem podjetju AX elektronika, ki zastopa podjetje MCS v Sloveniji in na področju bivše Jugoslavije.
MegaPin je razvojno orodje nove generacije, ki je nastalo v uredništvu revije Svet elektronike. Pri razvoju MegaPin je z nasveti pomagalo več strokovnjakov, ki dnevno programirajo mikrokontrolerje. Zato smo prepričani, da bo MegaPin zadovoljil tudi vaše zahteve za programiranje mikrokontrolerjev. Za več informacij o delovanju MegaPin pokličite v uredništvo revije Svet elektronike ali obiščite spletno stran.

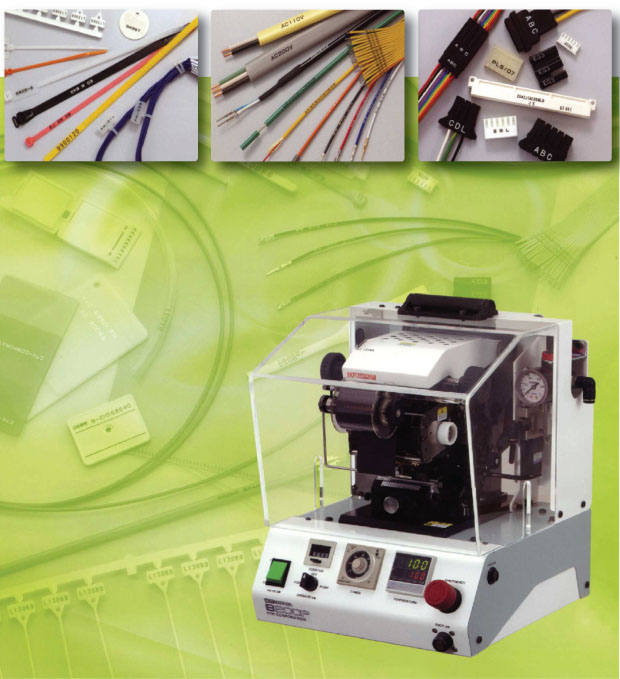

Stroji za označevanje kablov (napisi na kablih)
Markirni sistemi za kable, cevi in PVC komponente
Glede na dejstvo, da smo na slovenskem trgu že dobro pozicionirani in imamo številne zadovoljne stranke v najrazličnejših panogah iščemo zanesljivega prodajnega partnerja, ki bi naše proizvode vzel v svoj prodajni program oziroma zastopnika, ki bi samostojno prodajal naše izdelke.
Panoge s katerimi se ukvarjamo:
- izdelava strojev in naprav,
- načrtovanje in izdelava posebnih strojev,
- motorna vozila,
- proizvodni obrat, stroji in oprema za avtomobilsko industrijo,
- elektrika in elektronika,
- sistemi, stroji in oprema za elektro in elektronsko industrijo,
- oprema in dobava za prevozna sredstva,
- embalaža in tisk.

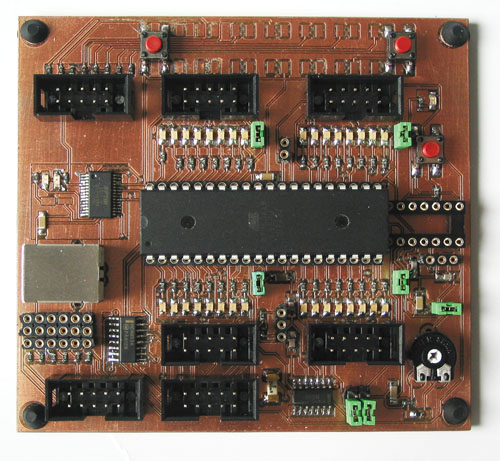

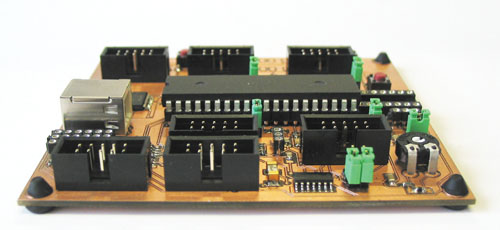

MiniPin II – prenovljeno razvojno orodje MiniPin
V
eč let nazaj smo v podjetju AX elektronika razvili MiniPin razvojno ploščo. Takrat si nihče od nas ni upal pomisliti, da bo postala uspešnica. Vrsto let smo MiniPin uspešno prodajali, vmes smo jo tudi malce spreminjali, vse to z namenom, da bi jo izboljšali. MiniPin se prodaja že toliko let, da smo se v uredništvu odločili za korenito spremembo razvojne plošče. Tako je danes pred vami MiniPin 2. Nova razvojna plošča MiniPin 2 ima praktično vse, kar je imela MiniPin in še več.
Prednosti MiniPin 2
MiniPin 2 lahko rečemo celo, da je pomanjšana MegaPin. Glavna lastnost MiniPin 2 je to, da ne podpira več 89C serije mikrokontrolerjev, pač pa samo AVR-je. Tako MiniPin 2 podpira 40-pin AVR-je (ATMega32, ATMega644 itd.), 28-pin AVR-je (ATMega8, ATMega168 itd.) in 8-pin AVR-je (ATTiny serija) mikrokontrolerjev. Prav tako na razvojni plošči ni več stikala za izbiro mikrokontrolerja. To stikalo je nekaterim novincem programerjem povzročalo težave, saj so ga pozabili preklopiti v položaj AVR in seveda posledično se AVR mikrokontrolerja ni dalo programirati. Glede na staro MiniPin je na novi MiniPin2 najti 8 tipk, ki jih lahko s ploščatim kablom povežemo na katera koli V/I vrata. Vse tipke imajo vgrajene zaščitne upore, ki so se dobro obnesli v MegaPin. In ne samo to, na MiniPin 2 smo dodali več priključkov za 1Wire, ki jih prav tako kot tipke lahko vežemo na katera koli V/I vrata preko ploščatega kabla. MiniPin 2 ima kot dodatek na tiskanem vezju predviden USB priklop, sicer brez integriranega vezja FT232RL. Za to smo se odločili iz preprostega razloga: MiniPin 2 je zaradi tega cenejša! Tisti, ki potrebujejo USB priklop, pa lahko dokupijo FT232RL in ga prispajkajo na tiskano vezje oziroma jim ga prispajkamo mi. Preko USB vmesnika se ne programira mikrokontrolerja, kot pri MegaPin, pač pa se pošiljajo podatki iz mikrokontroler na PC in nazaj.
Na MiniPin 2 smo dodali tudi zunanji kvarčni oscilator, ki se je odlično obnesel na MegaPin razvojni plošči takrat, ko je bi potrebno »odkleniti« mikrokontroler s fuse biti večkrat pomotoma nastavljenimi na zunanji oscilator. Glede na to, da je na MiniPin 2 prostor za ATMega32, smo predvideli tudi priključek za 23.768 kHz kvarčni kristal. Z njim in ATMega32 namreč lahko naredimo RTC. MiniPin2 ima vgrajeno tudi možnost uporabe zunanje referenčne napetosti. To nam omogoča vgrajeni trimer potenciometer in ustrezno vezje. Programiranje mikrokontrolerja se vrši seveda v vezju preko zunanjega Proggy programatorja (ali podobnega ISP programatorja), ki se ga priključi na konektor Proggy.
Za konec
MiniPin2 je torej izboljšana verzija popularne MiniPin razvojne plošče. Podpira samo AVR mikrokontrolerje. Najlepše pri opisu MiniPin2 smo prihranili za konec: prodajna cena MiniPin 2 bo nižja, kot je bila pri MiniPin! Prodaja MiniPin 2 se bo pričela konec januarja 2011.
