Nova naprava »SHUTTLE« za brezžični, kabelski ali direktni elektronski vnos in arhiviranje meritev
Prenosno napravo za zajem meritev lahko uporabljamo kjerkoli na terenu (proizvodnji), tudi daleč od omrežnega napajanja, osebnega računalnika ali računalniškega omrežja.
Naprava za zajem meritev »Shuttle« omogoča:
- neodvisno zajemanje kakršnihkoli podatkov, kjerkoli in kadarkoli,
- popolno avtonomnost delovanja in 100% prilagodljivost potrebam naročnika,
- kakršnekoli povezave s glavnimi podatkovnimi bazami niso potrebne,
- hiter in zanesljiv vnos izmerjenih rezultatov na različne načine, glede na možnosti merilne metode in merilne opreme ter omogočanje ali onemogočanje določenega načina vnosa v receptih,
- zanesljivo sistematsko arhiviranje večjih količin podatkov tudi za daljša časovna obdobja,
- kadarkoli se lahko prek USB vodila izvede zanesljiv prenos arhiviranih podatkov na računalnik in osveži glavna podatkovna baza z zajetimi meritvami na terenu,
- zmanjšana možnost napak, ker sta vrsta in vrstni red meritev ter merilna oprema določena z recepti,

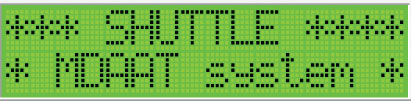

- izpis raznih sporočil na LCD grafičnem prikazovalniku, ki bodo uporabniku v pomoč pri delu.
Prek izpisov bo uporabnik (prek znane šifre) lahko poiskal recept za ustrezen proces, izbral merjenje določene karakteristike tega procesa in dobil informacijo o potrebnih kontrolnih postopkih, ki jih mora opraviti. Ob vnosu meritve se vrednost prav tako izpiše na prikazovalniku, vodenje uporabnika prek menijev poteka po izdelanem receptu, prav tako je predvideno opremljanje meritev s datumskimi in časovnimi oznakami za morebitno kasnejše združevanje podatkov za isti izdelek z več različnih naprav »Shuttle« v eno samo datoteko. To bi bilo lahko potrebno v primeru, kadar je v proizvodnji istočasno več kontrolorjev in delajo z različnimi napravami »Shuttle«. Če zbirajo meritve v »Shuttlu« ves teden ali celo ves mesec, je velika verjetnost, da bo imel vsak od njih arhiviranih vsak nekaj meritev za določen izdelek, če je meritve na nekem izdelku izvajal vsaj enkrat. Skupno število meritev, ki so jih opravili vsi skupaj bo ustrezala potrebnemu številu. Vse meritve se s pomočjo časovnih in datumskih oznak »rekonstruirajo« v takšno zaporedje, kot so bile merjene. Za to poskrbi programska oprema na osebnem računalniku, trenutno je delovanje prilagojeno programu Prospero in v kombinaciji z njim dobimo orodje, s katerim lahko več kot podvojimo število dnevno zajetih meritev, zmanjšamo število potrebnih človeških virov, omogočimo aktualnost s prenosom izmerjenih rezultatov neposredno z delovnega mesta v podatkovno bazo in pravočasno ukrepanje v primeru odstopanj. Delovanje naprave lahko popolnoma prilagodimo glede na različne potrebe, možnost in zahteve uporabnika.
Načini zajemanja meritev – vnosa
Izmerjene vrednosti se bodo lahko vnašale:
- prek našega brezžičnega sistema za prenos podatkov »W-Raptor«,
- prek podatkovnega kabla (Mitutoyo protokol),
- prek vgrajenih funkcijskih tipk, kadar rezultati niso numerični (kaliber),
- možnost vnosa prek tipkovnice, če bo to dovoljeno z receptom.
- Prenos podatkov na osebni računalnik

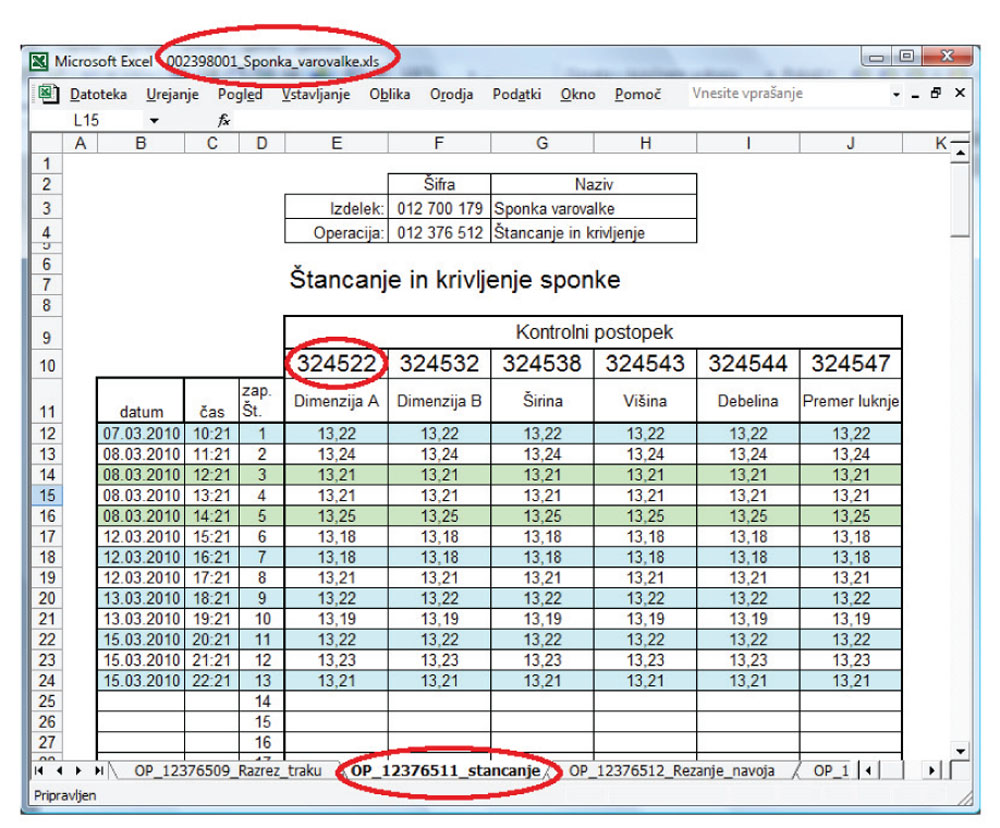

Naprava bo baterijsko napajana in bo vse izmerjene rezultate shranjevala. Shranjene meritve se prenesejo na računalnik prek USB povezave s pomočjo našega uporabniškega programa ter se lahko na primer samodejno razporedijo (dodajo) meritvam, ki za isti izdelek in isto operacijo že obstajajo. To so lahko besedilne ali Excel tabelarične datoteke. Praktičen primer bi bil lahko videti tako kot kaže tabela.
Programska oprema
Programska oprema za osebni računalnik bo omogočala:
- hitro pisanje in/ali popravljanje receptov za izdelke, ki se proizvajajo,
- shranjevanje receptov na osebnem računalniku za kasnejšo uporabo,
- prenos receptov na napravo »Shuttle« (posamezno ali vseh skupaj),
- prenos meritev z naprave »Shuttle« na osebni računalnik,
- izdelava Excel/besedilne (dogovor) tabele na podlagi prenesenih podatkov,
- brisanje že prebranih in obdelanih podatkov v datotekah na napravi »Shuttle« po njihovem uspešnem prenosu na osebni računalnik,
- samodejno sinhronizacijo med urama realnega časa v napravi »Shuttle« in v osebnem računalniku.
Celoten sistem »Shuttle«
Strojna oprema je zasnovana tako, da omogoča preprosto uporabo, hitro izbiro želene funkcije in zanesljivo shranjevanje izmerjenih rezultatov. Prilagojena je potrebam, ki jih imajo različna proizvodna podjetja v zvezi z zajemanjem in arhiviranjem meritev na posameznih različno oddaljenih proizvodnih lokacijah znotraj podjetja.
Programska oprema naprave »Shuttle« je popolnoma prilagojena vzorčenju in arhiviranju meritev v proizvodnji na način, ki ga lahko v celoti prilagodimo zahtevam naročnika. S prilagoditvijo smo dosegli visoko stopnjo učinkovitosti naprave, skrajšali kontrolne postopke in naredili izdelek, ki je prijazen do uporabnika.
Zaključek
Upravičeno lahko trdimo, da se bo z uporabo naprave »Shuttle« v proizvodnji znatno povečala učinkovitost službe kakovosti in bo za enako količino opravljenega dela (meritev) potrebno 30 do 50 % manj časa. Vendar lahko to dosežemo le z dosledno uporabo naprave v vseh tehnoloških fazah in vseh kontrolnih postopkih ob istočasni uporabi našega brezžičnega VF sistema za neposredni vnos izmerjenih veličin z merili Mitutoyo »W-Raptor« ali vnosa prek podatkovnega kabla Mitutoyo. Za brezžični VF vnos meritev v »Shuttle« bazna postaja »W-Raptor« ni potrebna, ker to funkcijo v proizvodnji prevzame »Shuttle«. Potreben je torej le radijski oddajnik na Mitutoyo digitalnem merilu s podatkovnim izhodom.
