V ponudbah številnih trgovcev z elektroniko za domačo rabo zasledimo take ali drugačne vremenske postaje. Modularna vremenska postaja je naprednejša in cenejša od komercialnih izdelkov, saj omogoča ne le merjenje in beleženje podatkov o temperaturi, vlagi in zračnem tlaku ter brezžičen sprejem podatkov iz zunanjih modulov, temveč je dostopna tudi preko vodila USB, od tam pa preko PC, tudi iz interneta.

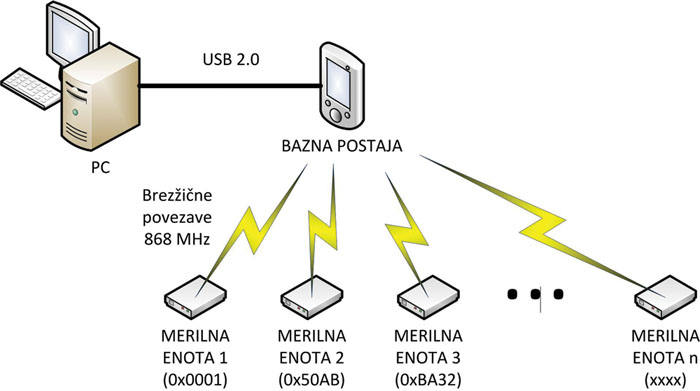

V začetku preteklega nadaljevanja smo spoznali koncept modularne vremenske postaje s poljubnim številom brezžično povezanih zunanjih modulov. Spoznali smo tudi način delovanja zaporednega vmesnika SPI. Preko SPI smo bazno enoto z mikrokontrolerjem PIC18F26J50, z uro realnega časa in LCD, dopolnili z miniaturnim, a zelo zmogljivim oddajnikom-sprejemnikom, HopeRF RFM69CW.

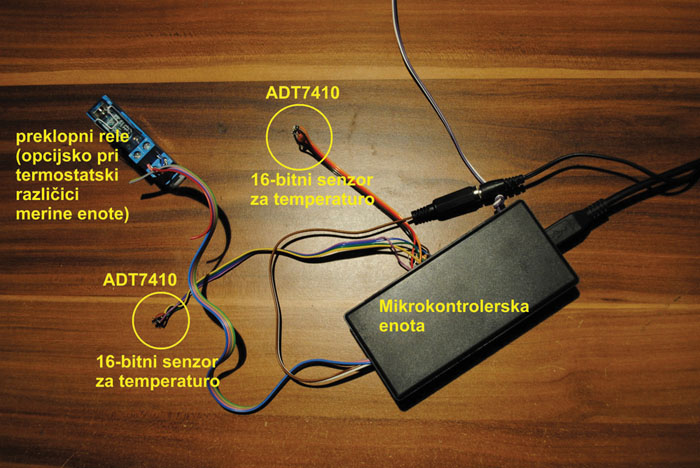

Tokrat bodo v ospredju komunikacije bazne enote z zunanjimi merilnimi enotami. Po podrobnejši predstavitvi delovanja RFM69CW bomo priklopili tudi nekaj tipal za temperaturo, Analog Devices ADT7410 in podrobneje predstavili delovanja bazne enote.
Vso v članku omenjeno programsko opremo in primere uporabe lahko prenesemo iz spletne strani https://sites.google.com/site/pcusbprojects/6-downloads
Masovni prenos podatkov preko SPI1
Ker bomo v nadaljevanju večkrat omenili tudi kak register RFM69CW, je dobro že kar na začetku naštejemo ukaze, s katerimi lahko upravljamo RFM69CW preko programske knjižnice LIB_PCUSBProjects v5.1.NET4 (x64).DLL. Z ukazi PIC18F26J50 (vgrajena programska oprema v2.6.6 ali novejša) in PIC32MX250F128B (vgrajena programska oprema v2.9.1 ali novejša) dostopamo do registrov RFM69CW so , glej program 1.
V preteklem nadaljevanju so bile predstavljene prve tri funkcije, s katerimi posamično dostopamo do registrov RFM69CW, nove pa so: SPI1Write, SPI1BurstReadReg in SPI1BurstWriteReg. Zadnje tri funkcije niso nujno potrebne, je pa delo z njimi veliko udobnejše. Funkcija SPI1Write omogoča posredovanje naslova registra in njegove vsebine kot en 16-bitni podatek. Pri tem je višjih 8 bitov (MSB) naslov registra, nižjih 8 bitov (LSB) pa nova vsebina registra. To omogoča nastavitev registrov RFM69CW iz enorazsežne tabele 16-bitnih besed. Funkciji SPI1BurstReadReg in SPI1BurstWriteReg omogočata uporabo eksplozivnega načina prenosa podatkov, ki smo ga že omenili v preteklem nadaljevanju. Pojasnimo le še, da moramo pred uporabo funkcije SPI1BurstWriteReg v izravnalnik za masovni prenos podatkov v napravo USB prenesti toliko bajtov, kot smo jih navedli v parametru size. Nasprotno, po uporabi funkcije SPI1BurstReadReg iz izravnalnika za masovno branje podatkov iz naprave USB preberemo podatke. Za vse naštete operacije so na voljo ukazi , glej program 2.
Modularna vremenska postaja (2)
