Za lažje in bolj intuitivno postavljanje elementov je sedaj na voljo funkcija za odrivanje in izogibanje, vključimo pa jo med postavljanjem ali pa v meniju “Preferences”. Podprta je tudi dinamična poravnava komponent.
Dinamična poravnava
Novo, pametno postavljanje komponent omogoča dinamično poravnavo komponent pri vlečenju le teh. Ko je komponenta poravnana bodisi s sosednjimi komponentami ali pa z otočki sosednjih komponent se pojavi zelena, indikacijska linija.
Z uporabo hitrih tipk med postavljanjem komponente lahko dostopate med sledečimi opcijami za poravnavo:
- Pritisnite in držite CTRL tipko med postavitvijo komponente za prikaz poravnalnih linij glede na meje bližnjih komponent.
- Pritisnite in držite Shift tipko med postavitvijo komponente za prikaz poravnalnih linij blizu otočkov bližnjih komponent.
- Uporaba Shift in Ctrl tipk za poravnavo komponent s sosednjimi komponentami ali z otočki sosednjih komponent.
Načini postavitev
Načine za postavitev lahko spreminjate s pritiskanjem na tipko R med samim postavljanjem:
- Prezri ovire – Običajno obnašanje pri postavljanju, kot smo jo videli že pri predhodnih verzijah Altium Designerja. V tem načinu so uporabljene iste rutine za preverjanje odmikov, kot v prejšnjih različicah. Ta rutina uporablja 3D telo, če obstaja, ali pa bakrene in elemente belega tiska za identifikacijo odmikov med objekti.

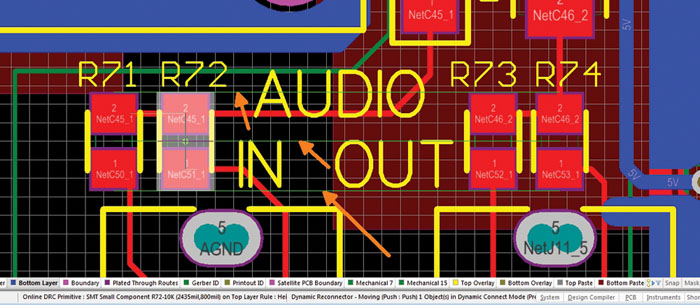

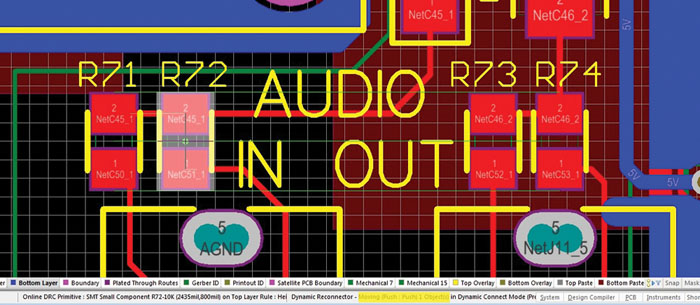

- Potiskanje ovir – Komponenta bo pri postavljanju potisnila ostale komponente da bi zagotovila skladnost z odmiki med komponentami. Komponente v unijah se lahko potiska in lokacija komponent v uniji se lahko spremeni, da se pri tem zveza ne poruši. Zaklenjene komponente ni mogoče potiskati. V tem načinu so komponente označene z območjem, ki je najmanjši možni pravokotnik, ki obdaja vse možne gradnike v komponenti.
- Izogibanje oviram – Komponente bodo prisiljene, da se pri postavljanju izogibajo definiranim odmikom med drugimi komponentami med postavljanjem. V tem načinu so komponente označene z območjem, ki je najmanjši možni pravokotnik, ki obdaja vse možne gradnike v komponenti.
- Uporaba »R« hitre tipke za navigiranje skozi način postavljanja. V načinu »Push Obstacles Mode« zaklenjene komponente ni mogoče premikati.
Menjava komponent
Dve komponenti lahko medsebojno zamenjamo tako, da jih označimo, kliknemo z desno miško in izberemo »Component Actions« in nato »Swap Components«.
Naredimo postavljanje komponent lažje in bolj intuitivno
