Pri novem sortimentu komponent NovalithICTM znamke Infineon so krmilni čip in tranzistorji MOSFET integrirani v eni sami komponenti. Rutronik pričakuje, da bo s to novostjo dosegel povsem novo raven učinkovitosti integriranih in zaščitenih motornih gonilnikov.

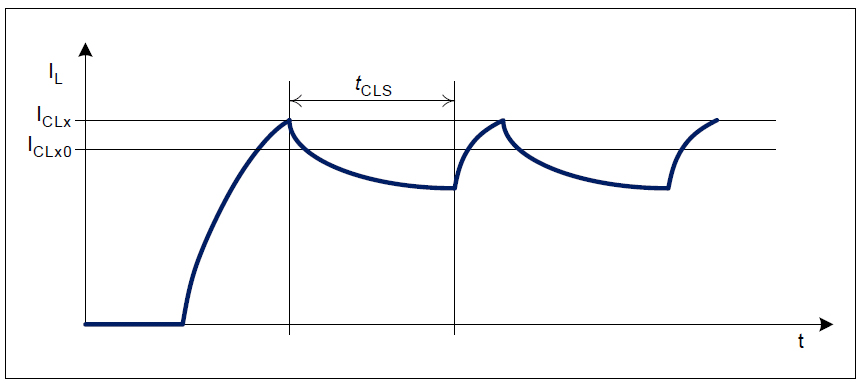

Visoko tokovna P/N-kanalna pol-mostička BTN8962 in BTN8982 sta primerna za uporabo v avtomobilizmu, industriji, robotiki, medicinskih aparatih in hišni tehniki, saj podpirata napetosti do 40 V. V primerjavi s prvotnimi serijami BTN79xx je Infineon znatno izboljšal veliko število tehničnih lastnosti: stikalni čas je zmanjšan skoraj na polovico, upornost RDSon v vodilih HS-bus in LS-bus je optimirana za 50 %, tokovna omejitev pa je v primerjavi s predhodnimi serijami boljša za 22 % v vodilu HS-bus in za 50 % v vodilu LS-bus. Ti moduli torej prednjačijo zaradi svoje zelo kompaktne oblike in integriranih gonilnikov in so, brez potrebnega dodatnega hlajenja, primernimi tudi za aplikacije nad 250 W. Visoka stopnja integriranja komponent je mogoča tudi na podlagi vsebovane zaščite pred nadtokom in pregretjem kot tudi mehanizma izklopa v primeru podnapetosti. To pomeni skrajšanje časa za načrtovanje in s tem znižanje stroškov za oblikovanje sistema, tako da lahko načrtovalci svoje izvedbe hitreje in enostavneje optimirajo. Ohišje in zasedba kontaktov (pin-out) pri D2PAK (TO263-7) se nista spremenila, tako da so priključna površina in kontakti novih izdelkov NovalithIC™ kompatibilni z obstoječimi serijami.
Dve integrirani komponenti namesto petih za izvedbe, kjer ni veliko prostora

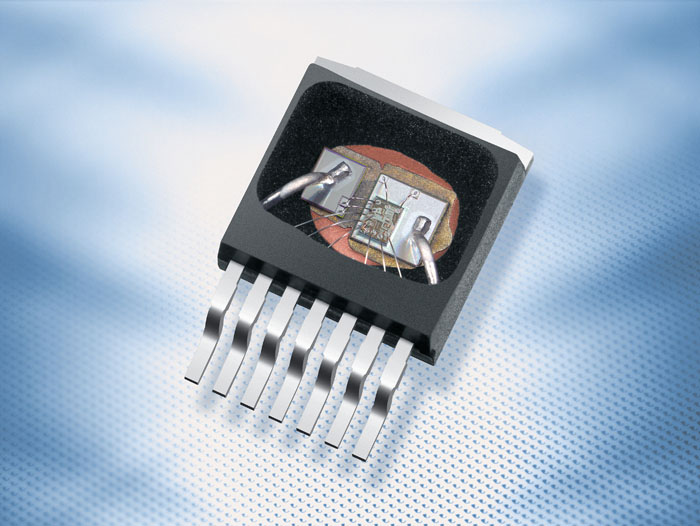

Interna struktura s tremi čipi sortimenta NovalithIC™ vključuje pol-mostični gonilnik ter n-kanalni in p-kanalni MOSFET v dizajnu »čip pri čipu« ter »čip na čipu«. Ta rešitev omogoča maksimalno učinkovitost na najmanjšem prostoru. Ta nov sortiment se od znanih serij razlikuje predvsem v tem, da uporablja najnovejšo tehnologijo MOSFET za n- in p-kanal.

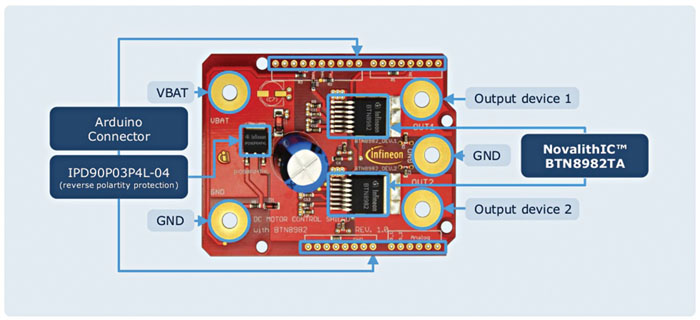

V običajni H-mostični izvedbi za krmiljenje dvosmernega krtačnega DC-motorja (BDC) je mogoče pet čipov – pol-mostični gonilnik in štiri tranzistorje MOSFET – nadomestiti z dvema čipoma NovalithIC™, na podlagi česar se znatno prihrani prostor in skrajša čas za opremljanje.
Za posamično izvedbo (spodnja slika levo) potrebujemo veliko več prostora kot za rešitev s čipoma NovalithIC™ (desno). Napotek o uporabi dobite na naši spletni strani!
Nova generacija pol-mostičnih motornih gonilnikov znamke Infineon
