Razvojna ploščica Microchip Xpress je zabavna in poučna. Odločili, da nekoliko podrobneje predstavimo nekaj praktičnih primerov njegove uporabe, da jo boste lažje uporabili v svojih projektih. Čeprav v času nastajanja tega članka Xpress ploščice še nismo mogli naročiti preko Microchip Direct, bodo verjetno nadobudni programerji, željni hitrega vstopa v svet mikrokontrolerjev, že kmalu prišli na svoj račun.
Kaj zmore Microchip Xpress?

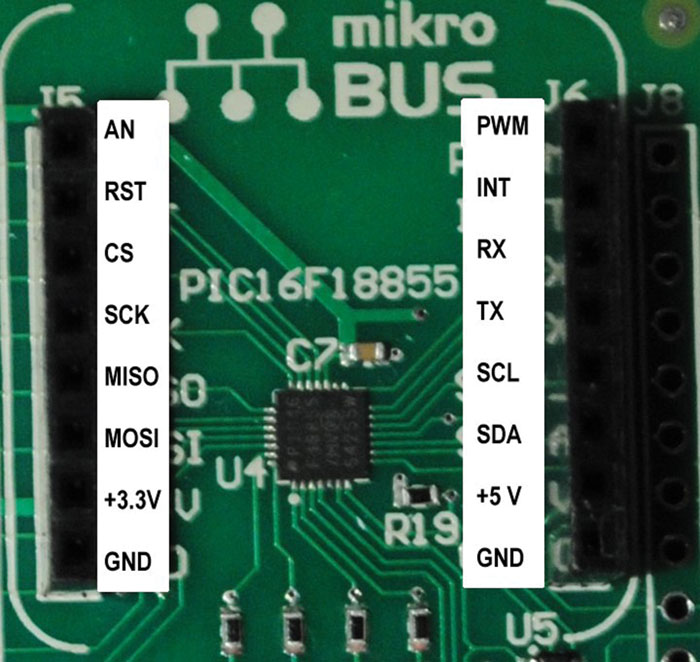

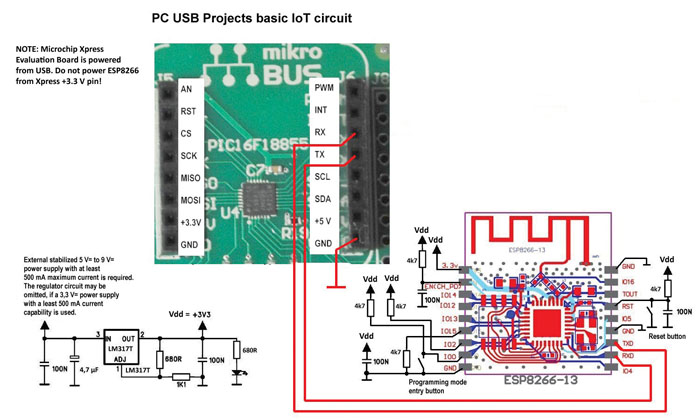

Microchip Xpress stane okoli 10 USD, kar je nekajkrat od ostalih Microchipovih razvojnih orodij. Njegovo »oblačno« zgodbo (s prevajalnikom v oblaku), pa tudi nameščanje MPLAB X na lastni računalnik, smo predstavili v članku PIC za vsakogar v 240. številki revije Sveta elektronike. Vseeno povejmo, da ima vgrajena kar dva mikrokontrolerja. PIC18LF25K50 deluje kot programator, PIC16F18855 pa uporabljamo za svoje projekte. Oba na ploščici delujeta pri 3,3 V. Res pa je, da v praksi oba dopuščata tudi napajalne napetosti vse do 5,5 V, kar pomeni, da sta uporabna za najširši krog projektov. Microchip Xpress Evaluation Board ima vgrajen tudi priključek mBUS, preko katerega lahko, podobno kot z Arduinom, povežemo več kot 180 dodatnih modulov Click board, ki jih izdeluje Microchipov partner, Mikroelectronika (več na spletni strani: http://www.mikroe.com/click).
Komunikacija PIC16F18855 z osebnim računalnikom poteka preko PIC18LF25K50, ki podatke PIC16F18855 sprejema preko univerzalnega zaporednega asinhronega oddajnika-sprejemnika in jih nato s pomočjo gonilnika USB CDC (razred komunikacijskih naprav USB, angl. USB communications device class) prenaša na navidezna vrata COM v osebnem računalniku. Za tekstovno komunikacijo potrebujemo le še posnemovalnik terminala, kakršni so: Putty, Tera Term, Termite in RealTerm.
Programiranje PIC16F18855 je izredno preprosto. Zadošča, da datoteke *.hex s programsko kodo enostavno odložimo na navidezni pogon XPRESS, ki se pojavi v operacijskem sistemu takoj, ko razvojno ploščico povežemo preko enega od priključkov USB.
Nov projekt

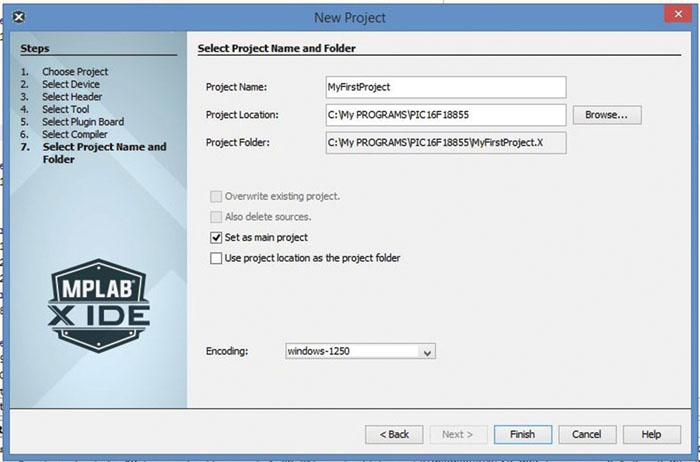

Programiranja PIC16F18855 v Harmony se brez težav lotimo tudi z novim, praznim projektom: Izberemo Microchip ugnezdeno (angl. Microchip embedded) in samostojen projekt (angl. Stadalone Project). Nato izberemo srednje zmogljive 8-bitne mikrokontrolerje (angl. Midrange 8-bit MCUs (PIC10/12/16/MCP) in napravo PIC16F18855. V naslednjem oknu kot strojno orodje (angl. hardware tool) izberemo Simulator, saj bomo datoteko s strojno kodo (*.hex) sami prekopirali na pogon XPRESS, lahko pa bomo tudi posnemali delovanje PIC16F18855 v osebnem računalniku. Za prevajalnik izberemo XC8 v1.37 ob predpostavki, da imamo v razvojnem okolju nameščene zadnje različice vseh potrebnih Microchipovih razvojnih orodij. Tistim, ki niste vešči namestitev Microchipove programske opreme za začetek predlagamo uporabo Microchipovega oblaka za razvijalce na spletni strani http://www.microchip.com/mplab/mplab-xpress.
