Eleganten, kompakten in zmogljiv, VU-meter razširjenega razpona od -40dB do +3dB za samogradnjo. Enostavno. Omogoči celosten vpogled v dinamiko audio materiala. Izdelan s predelavo, nadgradnjo in kaskadnim združevanjem dveh, -20 +3dB VU-meterskih KIT kompletov Velleman K4305, v enotno celoto. Uporabijo se originalna TIV, ki ne potrebujejo nobenih predelav. Razen normalno povečane porabe toka, razširjeni VU-meter ohrani vse druge lastnosti originalnega VU-metra iz KIT kompleta in se sicer ujema s proizvajalčevo specifikacijo.
V današnjem času digitalizacije se veliko govori o dBFS in digitalnih merilnikih, oziroma indikatorjih ravni audio signala, in vse manj o analognih. Glasba, oziroma audio zapis, se vendar posluša iz končne stopnje analogne naprave, ne glede na vir audio zapisa. Če je zapis digitalen, se le ta, nekje vmes, pretvori v analogni signal in se, kot takšen, naprej obdela, ojači in predvaja. Za spremljanje in nadzor audio signalov v verigi analognih naprav, je potreben analogni merilnik, oziroma indikator, tradicionalno imenovan VU-meter. S pogosto videnimi -20+3dB VU-metri, je pokrivanje celotne dinamike pogosto nezadostno. Signal dokaj hitro prestopi meje in se, kljub pravilnim nastavitvam audio opreme, izgubi pod spodnjim robom obsega, delno, ali v celoti. Celostnega vpogleda v dinamiko ni več. S predstavljenim -40+3dB VU-metrom za samogradnjo, je pokrivanje dinamike veliko preglednejše in boljše. Zahvaljujoč uporabi že narejenih TIV Velleman, ter pretežnega dela elementov iz KIT kompleta K4305, je izdelava veliko bolj preprosta in hitra, kot bi bila samoizdelava v celoti. KIT kompleti so na voljo tudi v Sloveniji.
Opis

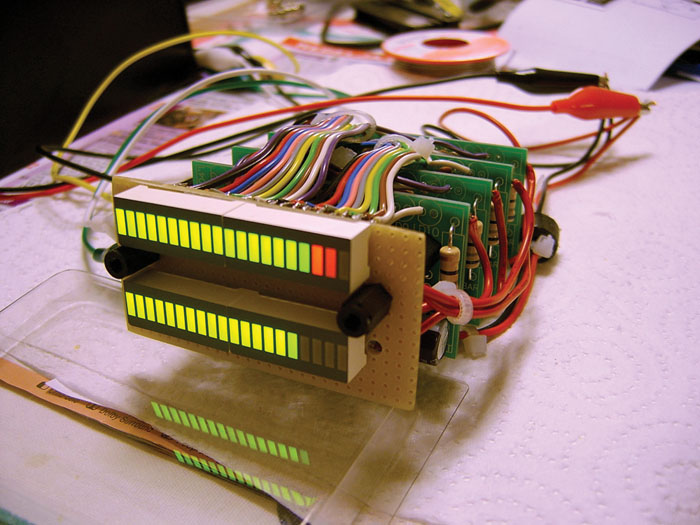

Razširjeni VU-meter, vgrajen v plastično ohišje, med delovanjem, izgleda kot na sliki 1.
Ustvarjen je s predelavo in kaskadnim združevanjem dveh osnovnih VU-metrov iz KIT kompleta. Za razliko od posameznega osnovnega VU-metra, ki krije obseg od -20 do +3dB, in je tukaj uporabljen kot gradnik, razširjeni VU-meter krije obseg od -40 do +3dB. Detajlna skala (lestvica) dinamičnega obsega je podana na sliki 2.
Kot je razvidno iz sheme razširjenega VU-metra na sliki 3, je v originalnem KIT kompletu uporabljen LED krmilnik LM3916, ki ustreza običajnem VU-metru -20 do +3dB. Le ta je obdržan tudi v razširjenem, kot “zgornji”, nadrejeni. Pokriva zgornjo polovico skale razširjenega VU-metra, od -10dB do +3dB. Za razširitev je uporabljen LM3915 LED krmilnik s korakom od 3dB/LED in pokrivanjem obsega od 30dB, ki zamenja LM3916 v “spodnjem”, podrejenem KIT kompletu. Ker ima LM3916 med 9-to LED (-10dB) in zadnjo, spodnjo, 10-to LED (-20dB), korak 10dB, je ta, za razširjeni VU-meter, prevelik in neustrezen. Zaradi tega LED 1 ni vezana normalno na pripadajoči LED priključek 1 LM3916 (pin 1), kot v originalnem KIT kompletu in zato ta priključek ostane prazen. S tem je posledično obseg pokrivanja LM3916 z 23dB zmanjšan na 13dB. Tem 13-tim dB se prišteje 30dB celotnega obsega spodnjega krmilnika LED LM3915 in dobi 43dB enotnega obsega razširjenega VU-metra.
Uporabljena LED prikazovalnika, Kingbright DC10GWA in DC7G3EWA, vsebujeta po 10 LED v paketu. Uporabljena sta dva po kanalu, kar znese 20 LED. Skladno z zgoraj navedenim je, zgornjih 9 soslednjih LED zgornjega prikazovalnika vezano na zgornji krmilnik LM3916, po vrsti, od LED 10, navzdol. Preostala, spodnja, 10-ta LED zgornjega prikazovalnika je vezana sosledno naprej navzdol, na pin 18 (priključek LED 10) spodnjega krmilnika LM3915, ostale LED spodnjega prikazovalnika pa sosledno naprej navzdol.
Razširjeni 2×20 LED Stereo VU-meter od -40dB do +3dB
