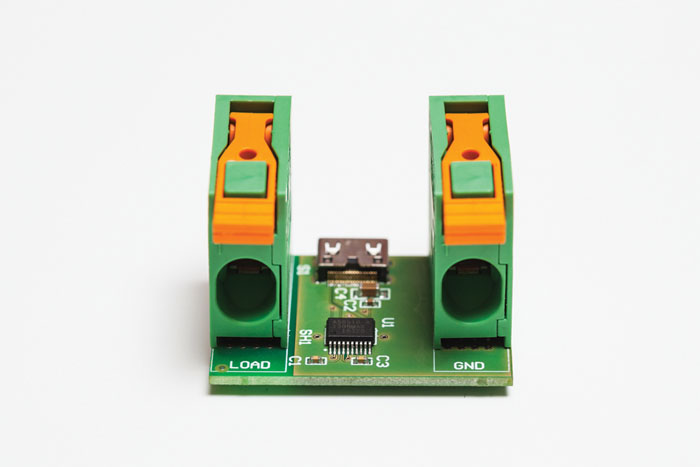

V praksi doseženo točno in linearno merjenje toka do 100A s spremljanjem padca napetosti na bakreni povezavi tiskanega vezja. ams AG (Austria Mikro Systeme), vodilni ponudnik visoko zmogljivih analognih integriranih vezij in senzorjev, je predstavil referenčno zasnovo ploščice tiskanega vezja, s katero lahko merimo tok s točnostjo ± 1% s spremljanjem padca napetosti na bakrenem vodniku tiskanega vezja.
Razvoj nove tehnike, ki za zajemanje podatkov uporablja ams AS8510 vhodno enoto, omogoča razvijalcem sistemov upravljanja z baterijami (BMS), da skrajšajo seznam potrebnih komponent in znižajo stroške materiala z odpravo preciznega shunt upora, ki se običajno uporablja v aplikacijah zaznavanja toka. Precizni upor z nizkim temperaturnim koeficientom lahko običajno tudi v večjih količinah stane do 1,50 $.
Točno merjenje toka je bistvena funkcija v BMS, ki tudi sicer zagotavlja funkcije, kot je na primer spremljanjem stopnje napolnjenosti akumulatorja in splošno stanje akumulatorja. Nova referenčna aplikacija ploščice TIV podjetja ams je vzorčni primer merilne funkcije toka v BMS in se lahko uporablja pri e-kolesih in drugih aplikacijah do toka 40A. Isto zasnovo je mogoče zlahka prilagoditi tudi za merjenje tokov do 100A le z uporabo upornosti vezi na tiskanem vezju. Nova ams referenčna aplikacija izkorišča zelo visoko občutljivost in natančnost vhodnega integriranega vezja AS8510 za zajemanje podatkov, ki predvideva dva merilna kanala. En kanal je uporabljen za merjenje električnega toka z zaznavanjem padca napetosti na 10 mm dolgem odseku bakrene vezi na tiskanem vezju, kadar sta znani vrednosti upornosti in temperaturni koeficient. Drugi kanal meri temperaturo bakrene vezi. Merjenje te temperature se lahko izvede interno v AS8510 ali z zunanjim temperaturnim tipalom.
Z uporabo kompenzacijskega algoritma, ki so ga je razvili v ams, lahko AS8510 samodejno odpravi učinek razlik v upornosti bakrene vezi v odvisnosti od temperature. To pomeni, da lahko izvaja meritve toka z natančnostjo do ± 1% skozi svoj celotni temperaturni razpon delovanja (od -40°C do 125°C), ne da bi bil za to potreben sicer običajni precizni shunt upor z nizkim temperaturnim koeficientom.
„Kadar AS8510 deluje v kombinaciji s preciznim merilnim uporom 100µΩ, zagotavlja izredno visoko natančnost merjenja toka ± 0,5% v celotnem razponu merjenja od nekaj mA do nekaj kA, „je dejal Bernd Gessner, podpredsednik in generalni direktor poslovne enote za avtomobilsko industrijo v ams. „S to ploščico, na kateri je referenčna aplikacija s čipom iz ams se lahko prepričate, da to integrirano vezje lahko uporabljate za zajemanje meritev s skoraj enako natančnostjo, pri tem pa popolnoma odpravite potrebo po vgradnji sicer običajnega preciznega upora.
Zaznavanja toka za sisteme upravljanja z baterijami ne potrebuje shunt upora
